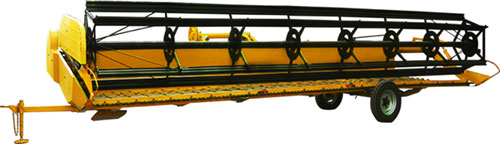

Жатка валковая навесная ЖНВ-9,1

Мотовило — пятилопастное, шпренгельное, планчатое.

Привод мотовила — ременной, не требующий установки дополнительного узла — предохранительной муфты, применение указанного привода обусловлено использованием жатки на полях с низкорослым хлебостоем.

Привод ножа — МПН по типу Schumacher с вертикальным расположением шкива исключает использование перекрестных ременных передач и, как следствие, увеличивает ресурс работы приводного ремня.

Платформа — металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить пять лент транспортера в одном направлении, что также исключает потери колосом за жаткой при уборке высокорослых культур.

Брус ножа — профильная цельнотянутая труба 80х40х4 и уголок цельнотянутый 50*50*5, обеспечивающие прямолинейность переднего бруса в горизонтальной и вертикальной плоскости.

Прижим ножа — регулируемый, позволяющий просто и с высокой точностью выдержать зазор между сегментом и противорежущей пластиной, необходимый для качественного среза культур.

Гидросистема — рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить техническое обслуживание магистралей.

Наклонный корпус — рамный узел, на котором установлены два блока из восьми пружин, обеспечивающие копирование рельефа поля жаткой в поперечной и продольной плоскостях.

Транспортное устройство — выдвижное дышло и пара колес на оси для перемещения жатки по дорогам общего назначения.

Работает в агрегате: с комбайнами «Нива», «Енисей», «Сибиряк».
